BKGNC Specialist of pile test PILE TEST Download

  • 국가공인 품질검사 전문기관[서울-3-17호]
  • 엔지니어링업 등록[E-09-001487호]
  • ISO 9001:2015/KS Q ISO 9001:2015[ JK-110120 ]

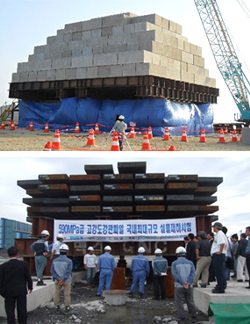

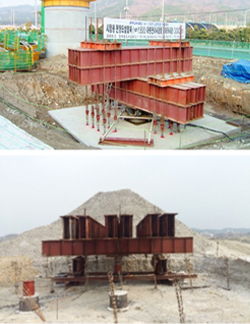

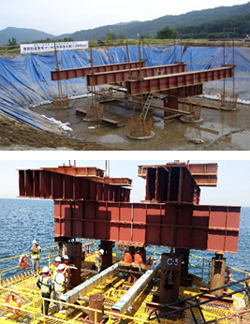

구분 사하증 반력 이용 반력말뚝 이용 반력 앵커 이용 양방향 재하장치 이용
현장 사진 Image Image Image Image
적용시 고려사항
  • Kentledge weight = 시험하중의 120% 이상
  • 재하대 구조 안정성
  • 사하중 적재 안정성 사전 검토 필요
  • 반력말뚝 인발력 검토
  • 시험 중 인발범위 측정 (3.0mm 이내)
  • 반력말뚝 연결부 검토 필요
  • 반력 앵커 구조계산 필요
  • All grouting: 강선 연신율 최소화
  • 필요시 사전 안정작업
  • 재하장치 설치 위치 검토
  • 재하면적 및 콘크리트 유동면적 검토
  • 재하시스템 검증

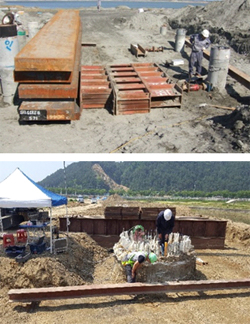

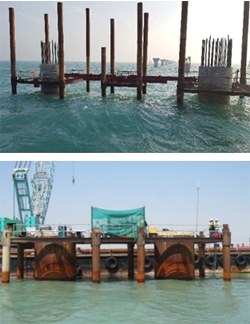

구분 사하증 반력 이용 반력말뚝 이용 일대일 반력 이용 해상부 반력 이용
현장 사진 Image Image Image Image
적용시 고려사항
  • Kentledge weight = 시험하중의 150% 이상
  • 재하대 구조 안정성
  • 사하중 적재 안정성 사전 검토 필요
  • 반력말뚝 위치 검토
  • 가장 안정적인 방법
  • 두 말뚝 모두 계측 필요
  • 재하장치 안정성 검토
  • 시험용 작업대 별도 필요

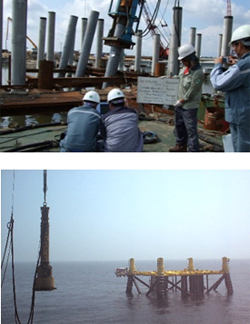

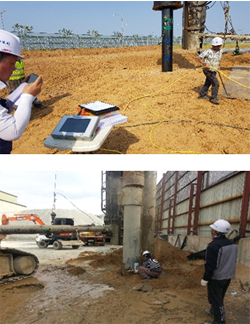

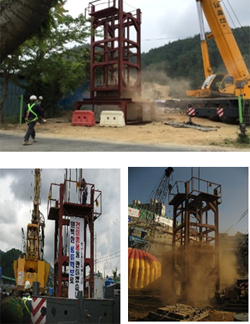

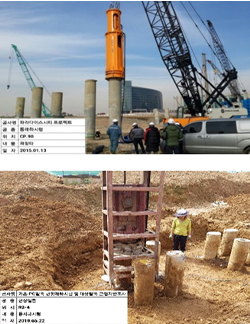

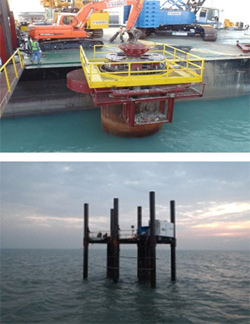

구분 기성 말뚝 시험 현장타설말뚝 시험 해상/수중부 시험
시항타시 재항타시
현장 사진 Image Image Image Image
적용시 고려사항
  • E.O.I.D (End Of Initial Driving)
  • 시공관리기준 선정을 위한 시험
  • 낙하고, 관입량
  • Restrike Test
  • 시간경과효과를 적용한 최종 지지력 확인을 휘한 시험
  • Set-up Effect or Cement milk 양생 후
  • 말뚝의 지지력 확인용 시험
  • 최대 3,000mm 적용 가능
  • Ram weight 39.1ton
  • E.O.I.D/Restrike test
  • 수중항타 가능 : Underwater sensor/cable
  • 동해가스/이어도 과학 기지
