H.E.G
(E.G.M.-HYPER)
Hyper Eco Grouting Method
H.E.G Catalog Download
H.E.G 공법
비실리카졸 시멘트 공법(LW, SGR 공법)은 일수현상과 용탈현상에 의해 환경성과 내구성 문제가 대두되어 왔습니다. 이를 부분 개선한 산성 실리카졸 시멘트 공법은 용탈현상을 극복하였지만, 여전히 일수현상에 의한 주입재료의 환경성 문제가 되었습니다. 이러한 문제점을 완전히 개선한 중성 실리카졸 비시멘트 공법(H.E.G)를 현장에 널리 적용 중에 있습니다. H.E.G 공법은 기존 주입재의 유해물질인 규산소다, 황산, 시멘트 모두를 사용하지 않고, 친환경 재료인 고르슬래그, 탈황석고, 플라이애쉬 등을 사용하는 친환경 약액주입공법임
- nest_eco_leaf 지속가능한 녹색사회 실현을 위한 2050 탄소중립
- 非시멘트 실리카졸 공법의 새로운 강자
-
한화/건설과 공동개발(공동특허)
- 토질 및 기초 기술사회 인증기술
-
handshake

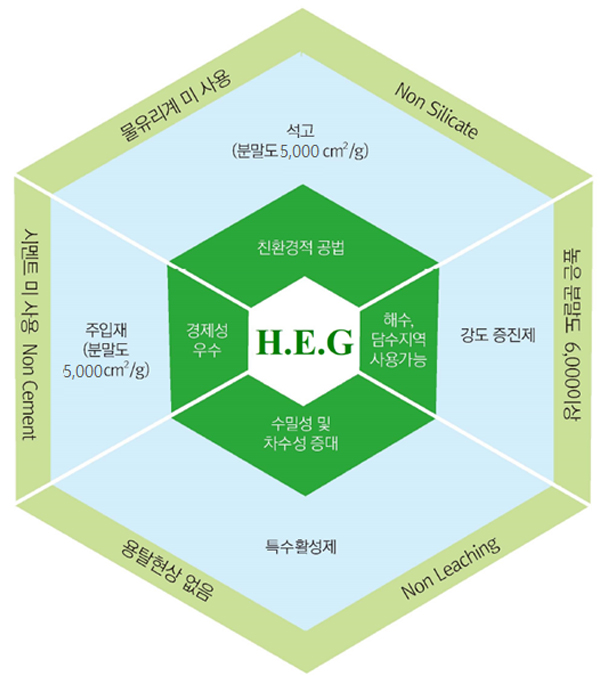

H.E.G 공법(Hyper Eco Grouting Method)은
- 기존의 규산소다계 약액주입공법(SGR, LW공법 등) 의 단점을 개량한 공법임

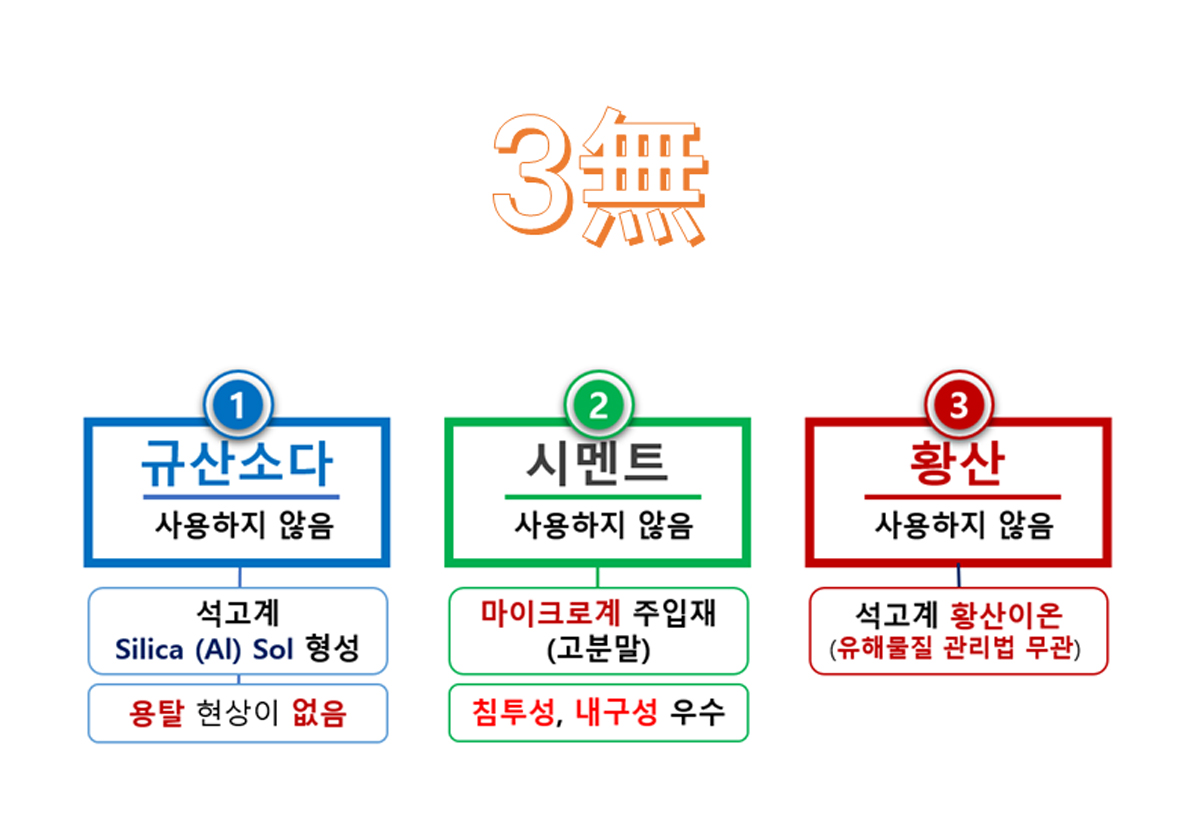

- 기존의 규산소다계 약액주입공법에서 내구성 저하(용탈현상)의 주된 요인인 규산소다 사용을 근본적으로 배제하여 용탈현상을 방지 (Non-Silicate, Non-Leaching, Non-Cement)
- 일반 시멘트를 대체하는 분말도 5,000브레인 이상인 주입재를 사용하여 침투성 우수.
- 시공 후 내구성 및 강도가 우수하고, 주입성이 향상됨
- 기존 약액주입공법과 동일한 시공장비, 시공방법을 사용하여 장비 호환성 확보
- 기존 약액주입공법과 달리 환경오염문제를 해결하여 친환경적인 지반주입재 사용
- 해수지역에서도 적용 가능

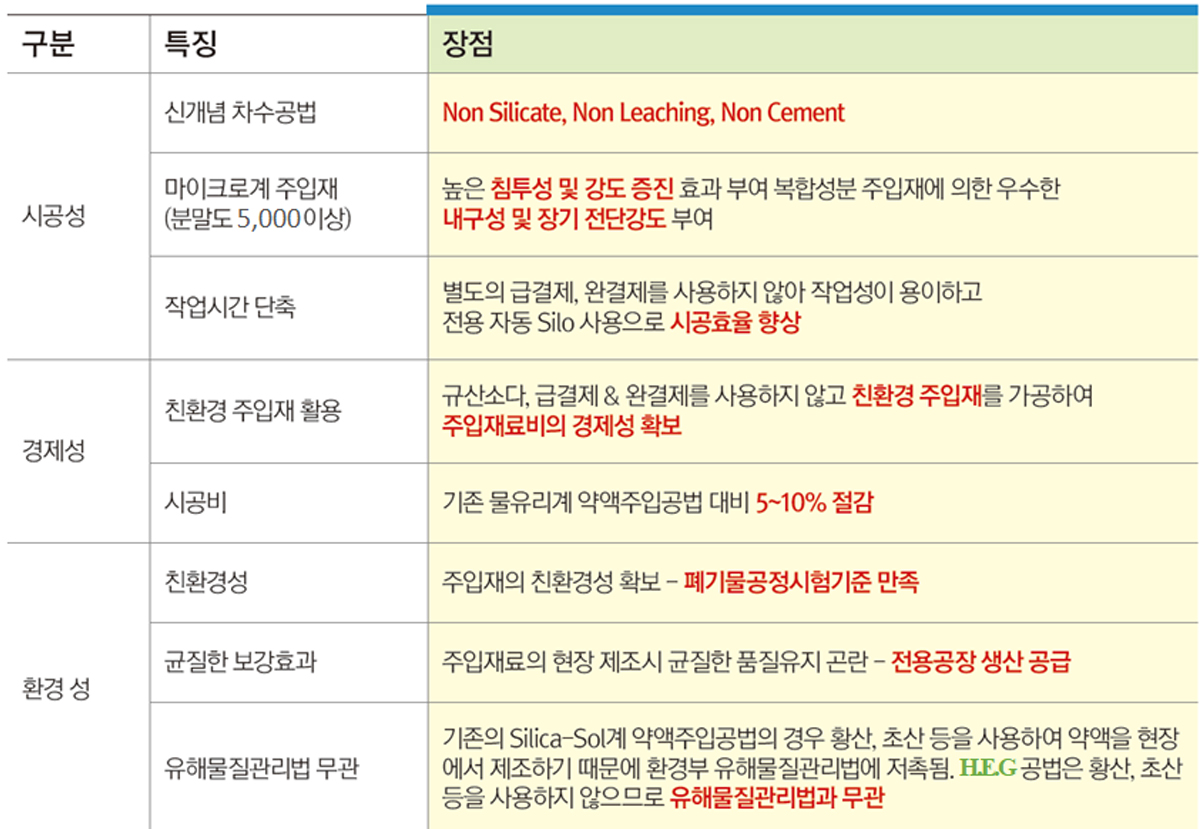

공법특성 및 효과
공법기술성과
표준배합비 H.E.G 표준 배합비(0.4㎥)
| 구분 | A액(200 ℓ) | B액(200 ℓ) | 겔타임 (sec) |
비고 | |||
|---|---|---|---|---|---|---|---|
| HEG-S | 물(ℓ) | HEG-1(㎏) | HEG-2(㎏) | 물(ℓ) | |||
| Type-1 (표준배합) |
80 | 172 | 80 | - | 172 | 급결 | W/H 215% |
| 80 | 172 | - | 80 | 172 | 완결 | ||
| Type-2 (고강도) |
100 | 170 | 100 | - | 170 | 급결 | W/H 170% |
| 100 | 170 | - | 100 | 170 | 완결 | ||
| Type-3 (초고강도) |
140 | 168 | 140 | - | 112 | 급결 | HEG-S W/H 120% |
| 140 | 168 | - | 140 | 112 | 완결 | HEG-1,2 W/H 80% | |
개량체 강도
| 구분 | 일축압축강도(Mpa) |
비고 (성적서발급번호) |
|||
|---|---|---|---|---|---|
| 1일 | 7일 | 28일 | |||
| Type-1 (표준배합) |
급결 | 0.6 | 1.8 | 2.5 | TR24-24050814 |
| 완결 | 0.3 | 1.7 | 2.4 | TR24-24050817 | |
분말도
| 구분 | 분말도(㎠/g) | 검사방법 | 비고 (성적서발급번호) |
|---|---|---|---|
| HEG-S | 5761 | KS L 5201 | TR24-24050822 |
| HEG-1(급결) | 5244 | ||
| HEG-2(완결) | 5205 |
겔타임 : 급결(2~20초) 완결(20~90초)
| 구분 | 겔타임(초) | 검사방법 |
비고 (성적서발급번호) |
|---|---|---|---|
| HEG-1(급결) | 13 | 시간측정 | TR23-23052604 |
| HEG-2(완결) | 49 |
중금속
| 구분 | 단위 | 결과 | 전량한계 | 비고(성적서발급번호) |
|---|---|---|---|---|
| 납 | ㎎/ℓ | 불검출 | 0.04 |
TAK-2024-061649 TAK-2024-061650 TAK-2024-061651 |
| 수은 | 0.0005 | |||
| 6 가크롬 | 0.04 | |||
| 카드뮴 | 0.004 |
호모겔 투수시험
| 구분 | 투수계수(㎝/sec) | 검사방법 |
비고 (성적서발급번호) |
|---|---|---|---|
| HEG-1(급결) | 1.4 x 10-7 | ASTM D 5084 | TR23-23052604 |
| HEG-2(완결) | 5.7 x 10-7 |
