H.G.G Method Since 2010' Hi-FA Green Grouting Method H.G.G Catalog Download

H.G.G 공법 개요

  • 고점성, 고유동성, 수중분불리 특성의 친환경 첨가제(Hi-FA) 사용한 그라우트 사용
  • 무압, 저압 주입 시스템 사용 : 지반 교란 최소화, 보강 범위 조절 가능한 현장 맞춤형 공법
  • 저압 공법과 고압 공법의 장단점을 활용한 Hybrid 공법
  • 특허 제 10-1015235 호
  • 특허 제 10-1708740 호
  • 수중 불분리성으로 물/시멘트비 변화가 없어 설계대로 시공 가능
  • 블리딩이 없어 구조물과 지반 사이의 공동부위 채움에 효과적
  • 고유동성으로 초저압에서도 침투성이 양호하여 차수성이 높음
  • 해수에서도 담수와 같은 동일한 효과 발생
  • 양식장, 물양장 등 민원 및 환경성 양호

사용 재료 주요 특성(Hi-FA Grout)

Hi-FA Grout Since 2010' High Performance & Multi Functional Agent

  • 계면활성제계 친환경 수중불분리 그라우트 첨가제
  • 국내 최초 1액형 수중불분리 첨가제
  • NEP 인증 획득(2012), 조달청 우수제품 지정(2013)

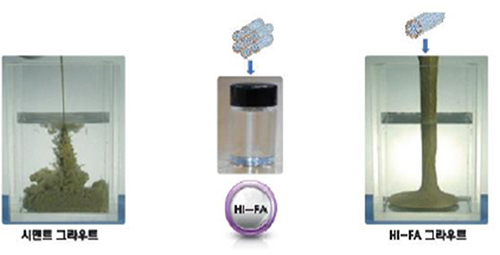

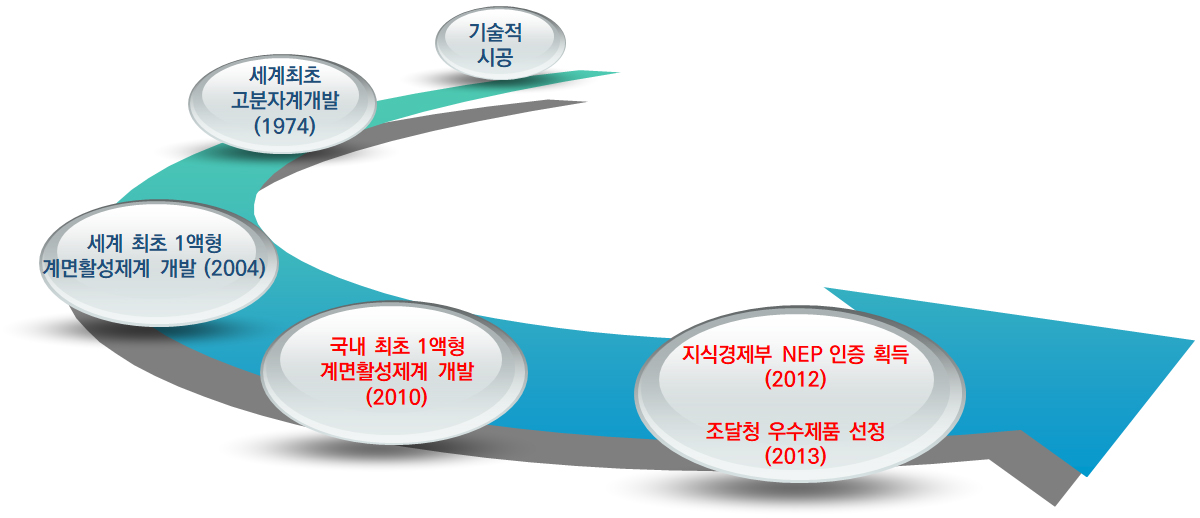

수중 불분리제 History

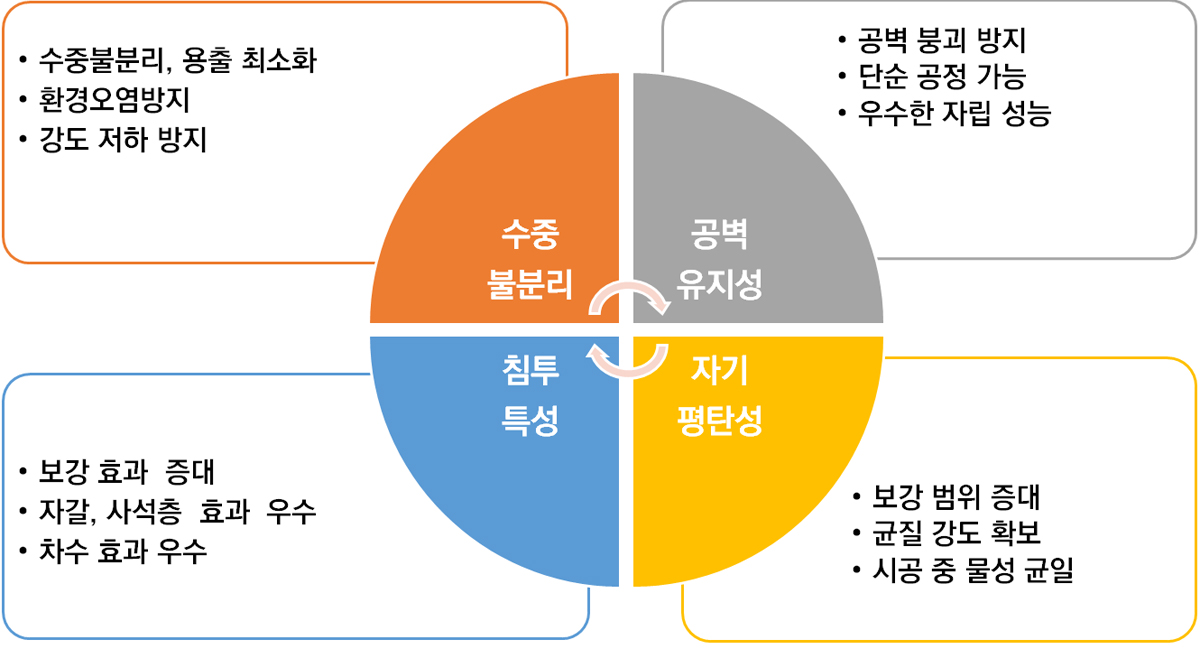

주요 특성 기대 효과 특성 실험 사진 비고

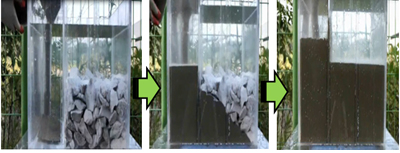

수중 불분리성
  • 시멘트 희석 방지
  • 시멘트 용출 방지
  • 균질 강도 확보 가능

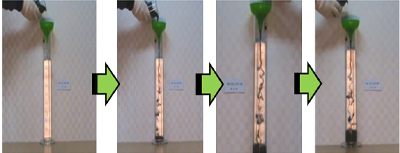

침투성
  • 모래 자갈층 저압 침투 가능
  • 지반 이완 최소화 보강 가능
  • 강도 증진 효과

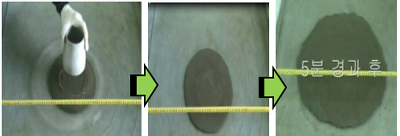

자기 평탄성
  • 저압 주입 가능
  • Gel time 조절에 의한 보강범위 조절 가능
공벽 유지성
  • 매입말뚝공법 충전재 사용 가능 : 내진 수평 저항성 극대화
  • Micro-pile 희생 강관 사용 불필요

H.G.G 공법 주요 특징

구분 특징 장점
시공성 지반 교란 최소화 저압 주입에 의한 지반교란 최소화 가능
천공 수량 최소화 고유동성, 침투 특성을 활용하여 보강 범위 확장에 의한 천공량 조절 가능
경제성 보강 범위 조절가능 배합재료, 배합비 등 현장 조건의 최적 재료 사용 및 gel time 조절가능
맞춤형 재료 사용 목적에 따라 강도 및 양생 속도 조절 가능한 현장 맞춤형 재료
환경성 재료 손실 최소화 지하수 및 유속에 저항할 수 있는 재료 특성으로 희석 및 용출량 저감 가능한 친환경 재료 사용

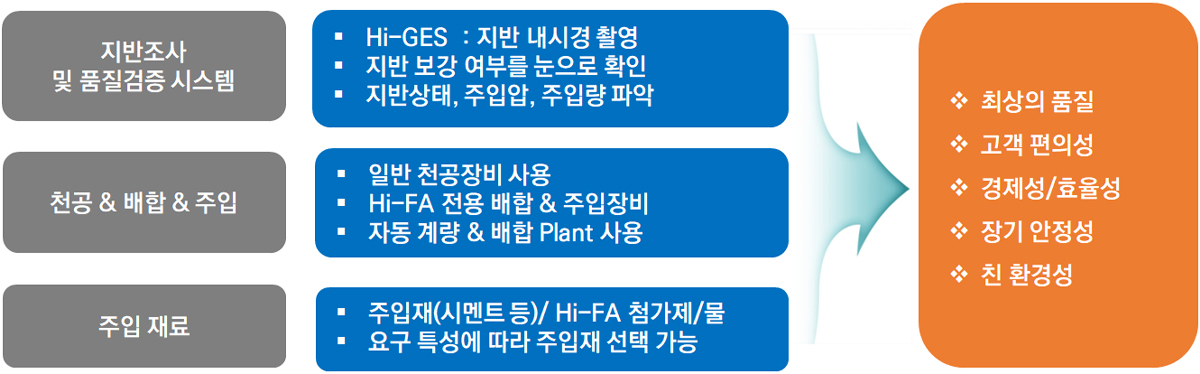

H.G.G 공법 구성

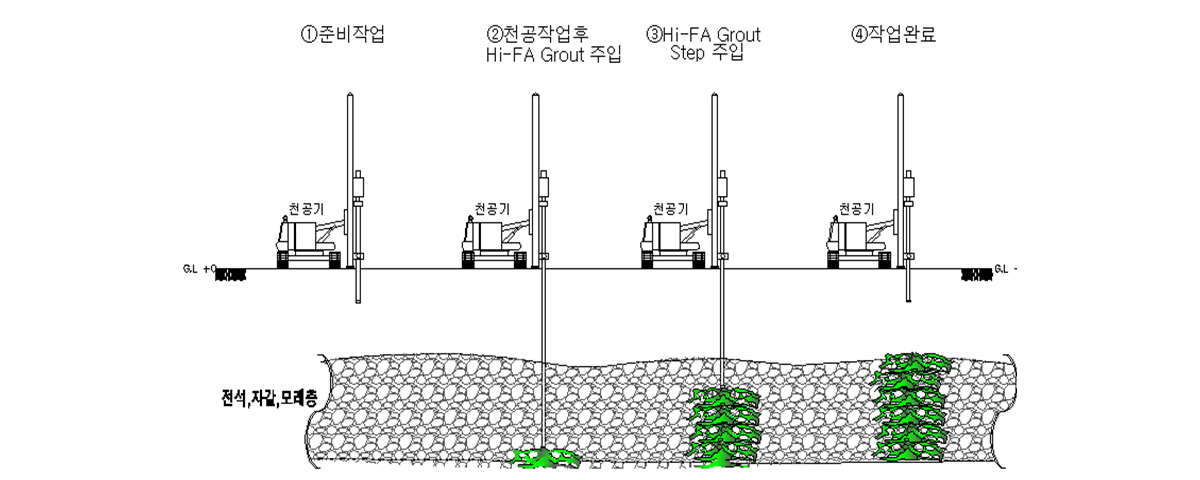

H.G.G 공법 적용 예

  • 지반 보강공법
  • 하상 세굴 발생부 보강, 방파제 내진보강
  • 공동부 보강공법
  • 구조물 근접시공 보호공법
  • 경량성토공법(현장타설 시공)

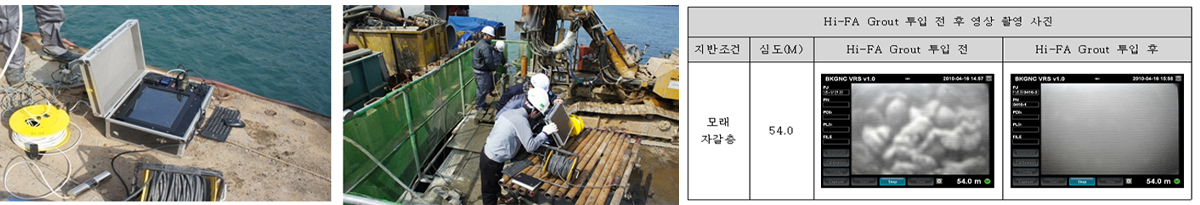

Hi-GES(지반 내시경 sys)

  • 보강 전 지반 상태 확인(공내 영상촬영)
  • 그라우팅 주입 상태 확인
  • 보강 범위 적정성 확인
