EGM 공법이란?

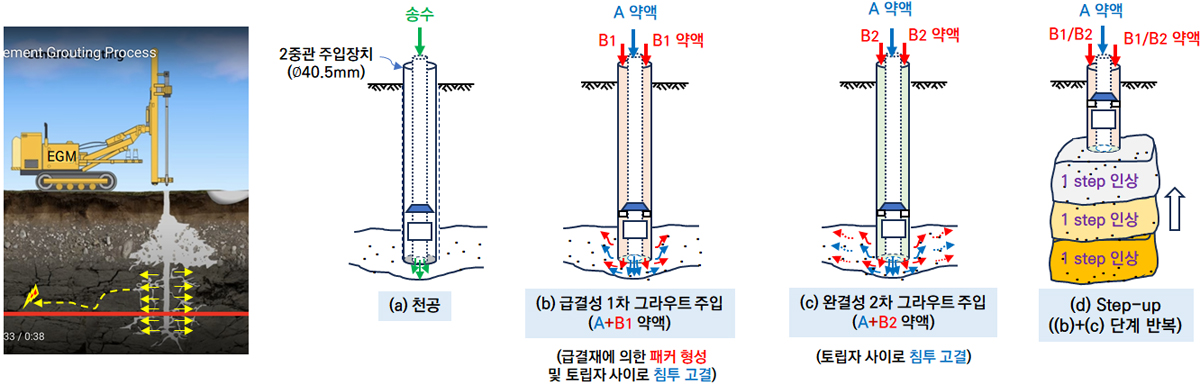

2중관 Rod 주입 장비를 이용하여, 지중에 無독성·無점성·高분말도인 친환경 주입약재 즉, 묽은 지반보강재와 급결재(A액+B1액), 지반보강재와 완결재 (A액+B2액)을 순차적으로 저압 주입하여 일정한 겔타임 후에 지반의 투수성을 감소(𝒌_𝒔↓)시키거나 또는 지반의 강도증가(𝒒_𝒖↑)시키는 친환경 저압침투공법(2.0 shot)

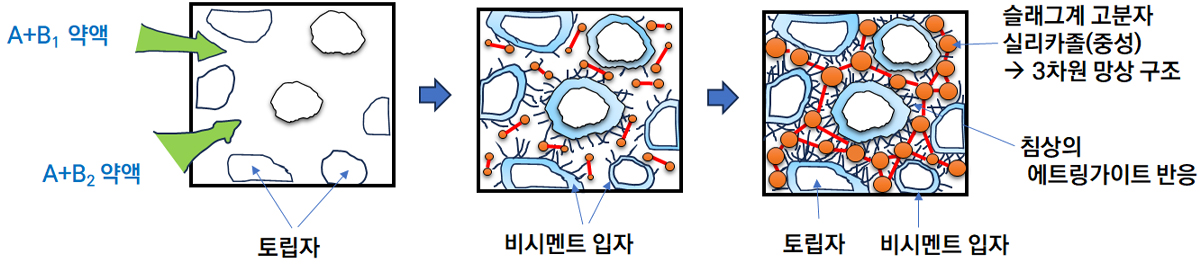

약액의 반응 메커니즘

  • 믹스플랜트에서 플라이애쉬(지반보강재, A액)와 슬래그계 물유리(급결재, B1액)를, 플라이애쉬(A액)과 첨가제(완결제, B2액)를 각각 혼합함
  • 두 약액이 지중에서 만나서 수분 제거와 수경화 반응을 하여 지반 투수성을 감소시키거나 또는 지반 강도를 증가시킴

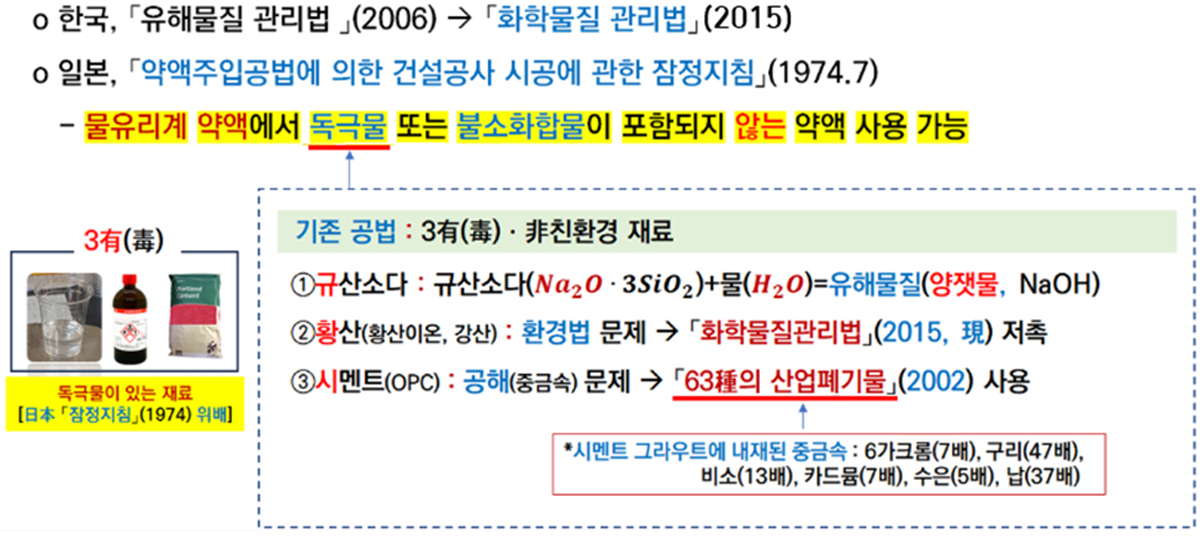

약액주입공법의 관련 법규

약액 주입재료의 환경법 문제를 조사해야 함

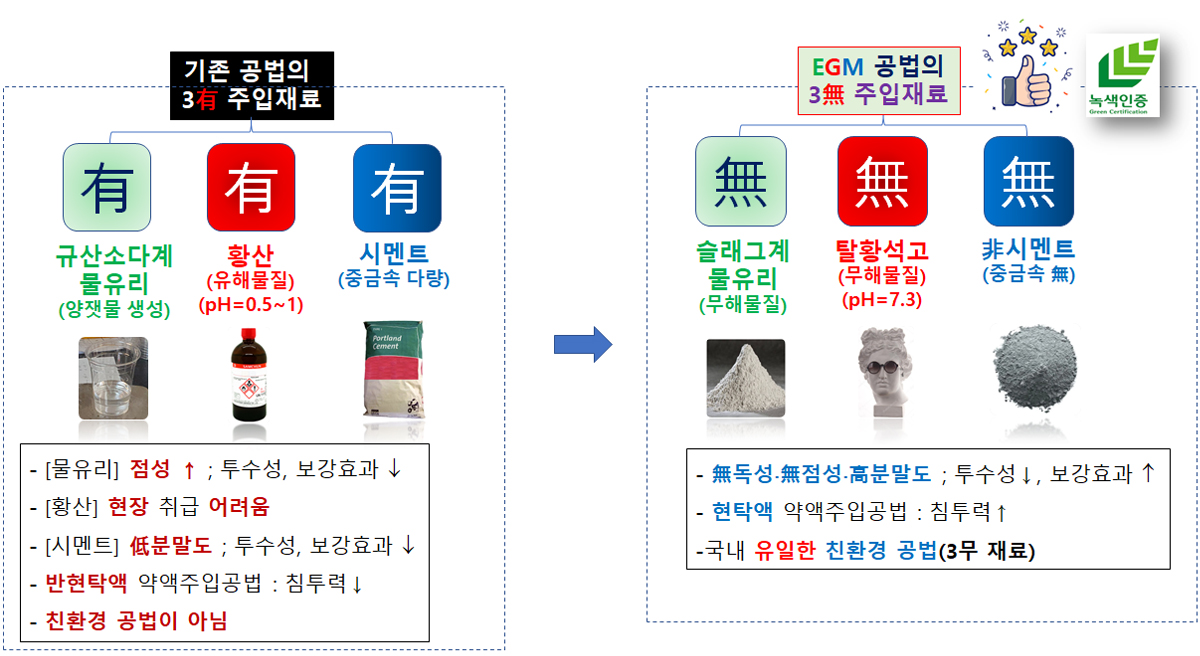

약액의 구성 개선


공법 비교

구분 중성 실리카졸 비시멘트 공법
(EGM 공법) 		산성 실리카졸 시멘트 공법
(기존 공법) 		非실리카졸 시멘트 공법
(LW(1961), SGR 공법)
수준
  • 3세대 공법(친환경적)
  • 2세대 공법(非환경적)
  • 1세대 공법(용탈, 非환경적)
주입재료
  • 3無 주입재료의 신개념 공법
  • 친환경 재료 사용(고로슬래그, 탈황석고, 플라이애쉬+첨가제)
  • 3有 주입재료의 공법
  • 유해물질 사용(황산, 시멘트)
  • 2有 주입재료의 공법
  • 유해물질 사용(시멘트의 중금속, 규산소다의 용탈물질)
일수현상
  • 시공중 확산에 무해(친환경 재료)
  • 확산에 유해(시멘트의 중금속, 황산)
  • 확산에 유해(시멘트의 중금속)
용탈현상
(실리카졸)
  • 용탈 미발생(슬래그계 물유리)
  • 용탈 미소량이 발생해도 무해 (친환경 재료)
  • 공시체 체적변화 없음
  • 용탈 거의 미발생(규산소다계 물유리)
  • 현장에서 황산 사용 문제 발생
  • 미소량이 발생시, 유해(중금속)
  • 공시체 체적변화 거의 없음
  • 용탈 발생
  • 수질오염 발생(중금속)
  • 공시체 체적변화 발생
시공성
품질성
  • 無독성 無점성 高분말도 특징
  • 非시멘트 분말도 : 4500~6500 브레인
  • 투수계수 보강효과
  • SGR 대비 약40% 주입성능(정량 대비)
  • 독성 中점성 底분말도 특징
  • 시멘트 독성 : 중금속 다량 포함
  • 시멘트 분말도 : 2800~3000 브레인
  • 규산소다 점도 : 450~87,000cp(물=1cp)
  • 투수계수 보강효과
  • 독성 中점성 低분말도 특징
  • 시멘트 분말도 : 2800~3000 브레인
  • 투수계수 보강효과
  • EGM 공법의 60% 수준의 주입성능
환경성
  • 중금속 불검출(6가크롬, 비소,납, 수은 등)
  • 국내외 환경법 만족
  • 중금속 검출(일수현상)
  • 황산의 현장 사용문제
  • 국내외 환경법 불만족
  • 중금속 검출(일수 용탈 현상)
  • 국내외 환경법 불만족
경제성
  • SGR공법보다 0.9배 수준
  • SGR공법보다 0.95배 수준
  • SGR공법=1.0(기준)
